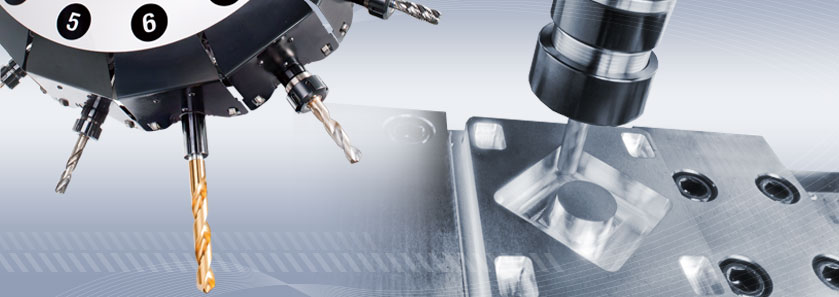

High Efficiency Tool Magazine
The standard 14T front-end tool magazine achieves 1.2 second tool change time, providing fast but steady machining performance.
The optional servo indexing tool magazine is also available. Tool change movements are single step, without pauses, no matter how many stations are skipped.
Ultimate Machining Capability
Face Mill | Drill | Tapping | Drill | Face Mill |
---|---|---|---|---|
Aluminum | Aluminum | S45C | S45C | S45C |
1,000 cc/min. Metal removal rates |
Ø 1.25" Tool Diameter |
M20 Tool specification |
Ø 1.04" Tool diameter |
150 cc/min. Metal removal rates |
Tool Ø 1.96" | Spindle speed 700 rpm | Spindle speed 240 rpm | Spindle speed 300 rpm | Tool Ø 1.96" |
Spindle speed 1,500 rpm | Cutting speed 8.26 IPM | Cutting depth 0.98" | Cutting depth 1.18" | Spindle speed 1,500 rpm |
Cutting width 1.57" | Cutting speed 23.62 IPM | Cutting speed 2.36 IPM | Cutting width 1.57" | |
Cutting depth 0.19" | Cutting depth 0.078" | |||
Cutting speed 394 IPM | Cutting speed 74 IPM |
